為客戶推薦材料及工藝，并可以來(lái)料加工
碳鋼
碳鋼（亦稱(chēng)碳素鋼）是含碳量在0.0218%~2.11%的鐵碳合金，含有少量的硅、錳、硫、磷等元素。 一般情況下，碳鋼中含碳量越高則硬度越大，強(qiáng)度也越大，但塑性較低。碳素鋼種類(lèi)繁多，我公司主 要提供高碳工具鋼、合金鋼、軸承鋼類(lèi)鋼帶，并可以根據(jù)實(shí)際應(yīng)用需求進(jìn)行定制。

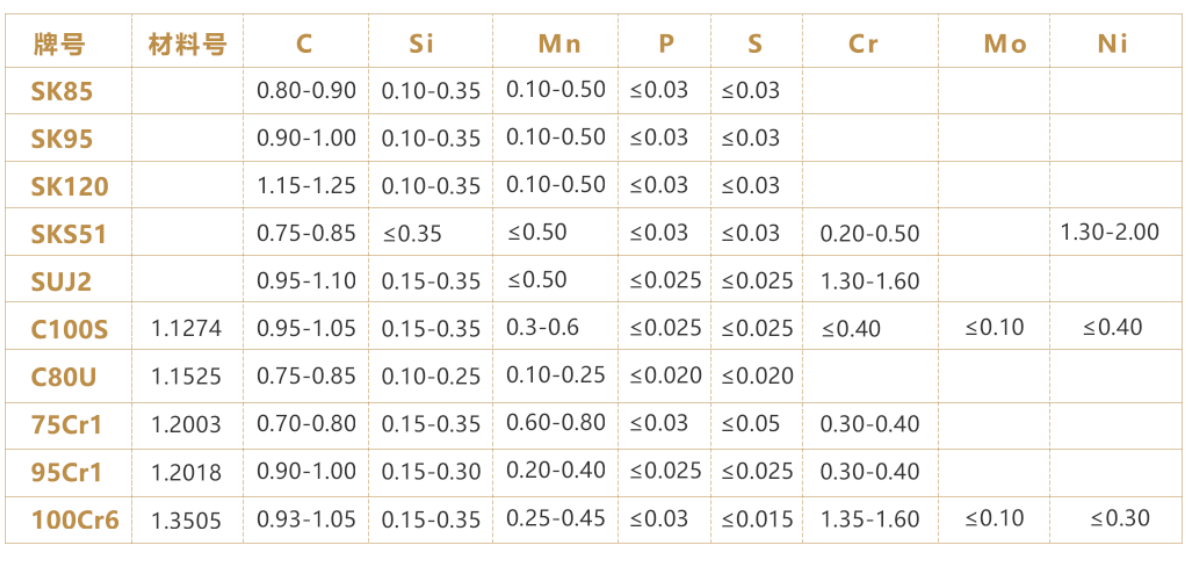

碳鋼產(chǎn)品細(xì)分
碳鋼成分中各種元素的影響
C C與Fe形成亞穩(wěn)定的Fe3C（滲碳體）碳化物。 穩(wěn)定相為黑鉛（石墨）。另外，可提高淬透性， 增大強(qiáng)度和耐磨性。C％為0.77％ 時(shí)成為共析鋼，0.02?0.77％時(shí)成為亞共析鋼，超過(guò)0.77％ 時(shí)成為過(guò)共析鋼。通過(guò)熱處理，碳鋼從高溫側(cè)變化為珠光體、貝氏體、馬氏體組織，使其提高強(qiáng)度。
Si 作為固溶強(qiáng)化元素提高其強(qiáng)度。促進(jìn)滲碳體碳化物的球化，促進(jìn)黑鉛化。與Cr、Mo、V相同，改進(jìn)在300℃以下的低溫回火脆性區(qū)間的沖擊值。
Mn 使奧氏體穩(wěn)定化，降低相變點(diǎn)，提高淬透性。不使韌性劣化而使強(qiáng)度增大。通過(guò)滲碳體碳化物的穩(wěn)定來(lái)抑制黑鉛化。另外， 將S以MnS固定，防止熱脆性。
P 一般作為雜質(zhì)元素含有。在晶界偏析，造成沖擊特性降低。 促進(jìn)回火脆性。另外，可提高強(qiáng)度、切削性、耐蝕性。
S 一般作為雜質(zhì)元素含有。與Fe形成FeS，產(chǎn)生熱脆性，降低熱延展性。另一方面，添加Mn 時(shí)形成MnS，防止熱脆性， 同時(shí)提高切削性。
Cu 提高淬透性。溶解滲碳體碳化物，促進(jìn)黑鉛化。在高溫形成析出物，提高強(qiáng)度。改進(jìn)耐蝕性。
Ni 穩(wěn)定奧氏體，降低相變點(diǎn)。使鐵素體強(qiáng)韌化，通過(guò)與Cr、 Mo的復(fù)合添加，可大幅度提高低溫韌性。溶解滲碳體碳化物， 促進(jìn)黑鉛化。
Cr 提高淬透性，在回火時(shí)形成次生碳化物，抑制軟化。使碳化物微細(xì)化，顯著抑制黑鉛化。提高耐蝕性、耐磨性。
Mo 形成碳化物，抗回火性大，還產(chǎn)生回火二次硬化。此外，通過(guò)防止回火脆性來(lái)改進(jìn)脆性。
Al 作為鋼精煉時(shí)的脫氧劑使用。與N形成AlN，防止奧氏體粒的異常粗大化，提高韌性。
N 與氮化物形成元素結(jié)合，使晶粒微細(xì)化，防止奧氏體粒的異常粗大化，提高韌性。
